太陽能電池短路電流是太陽能電池兩端電壓為零時（即太陽能電池短路時）通過太陽能電池的電流，通常寫為 ISC，短路電流顯示在下面的 IV 曲線上。

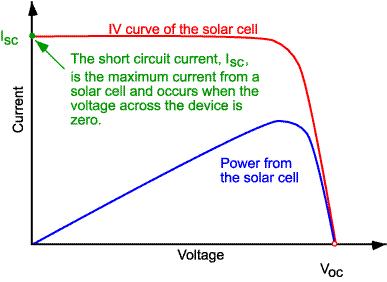

顯示短路電流的太陽能電池的 IV 曲線。
短路電流是由于光生載流子的產(chǎn)生和聚集，對于理想的太陽能電池至多中等電阻損耗機制，短路電流和光生電流是相同的，因此短路電流是可以從太陽能電池汲取的最大電流。
短路電流取決于許多因素，如下所述：
●太陽能電池的面積。為了消除太陽能電池面積的依賴性，更常見的是列出短路電流密度（Jsc，單位為 mA/cm 2）而不是短路電流；
●光子的數(shù)量（即入射光源的功率）。太陽能電池的 Isc 直接取決于光強度，如光強度的影響中所述；
●入射光的光譜。對于大多數(shù)太陽能電池測量，光譜被標(biāo)準(zhǔn)化為AM1.5 光譜；
●太陽能電池的光學(xué)特性（吸收和反射）
●太陽能電池的收集概率，主要取決于表面鈍化和基極中的少數(shù)載流子壽命。
在比較相同材料類型的太陽能電池時，最關(guān)鍵的材料參數(shù)是擴散長度和表面鈍化。在具有完全鈍化表面和均勻生成的電池中，短路電流密度方程可以近似為：
其中 G 是生成率，L n和 L p分別是電子和空穴的擴散長度。盡管該方程做出了一些假設(shè)，但對于大多數(shù)太陽能電池中遇到的條件并不正確，但上述方程表明短路電流強烈依賴于生成速率和擴散長度。
短路電流 I SC是短路電流密度 J SC乘以電池面積：
AM1.5 光譜下的硅太陽能電池的最大可能電流為 46 mA/cm 2。實驗室設(shè)備測得的短路電流超過 42 mA/cm 2，商用太陽能電池的短路電流在約 28 mA/cm 2和 35 mA/cm 2 之間。

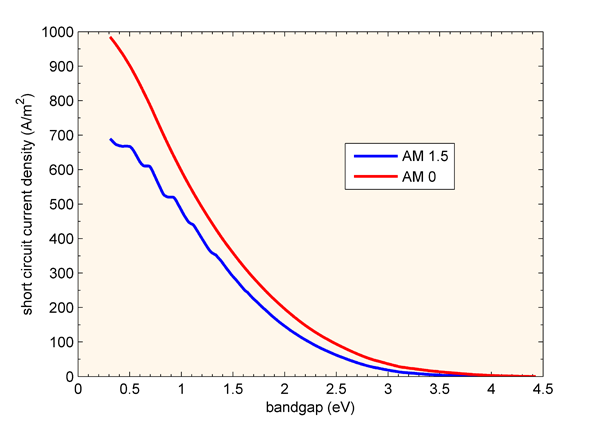

在理想的器件中，帶隙以上的每個光子都會在外部電路中提供一個電荷載流子，因此最高電流用于最低帶隙。
